> Flip Chip工艺简介

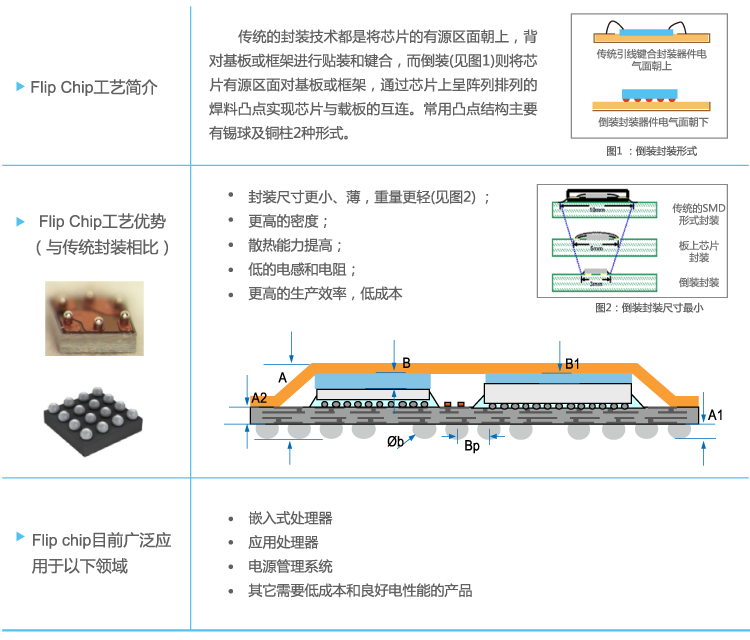

传统封装技术都是将芯片的有源区面朝上,背对基板或框架进行贴装和键合,而倒装(见图1)则将芯片有源区面对基板或框架,通过芯片上呈阵列排列的焊料凸点实现芯片与载板的互连。常用凸点结构主要有锡球及铜柱2种形式的。


> Flip Chip工艺优势(与传统封装相比)

●封装尺寸更小、薄,重量更轻(见图2);
●更高的密度;
●散热能力提高;
●低的电感和电阻;
●更高的生产效率,低成本

> Flip chip目前广泛应用于以下领域

●嵌入式处理器
●应用处理器
●电源管理系统
●其它需要低成本和良好电性能的产品

> 安盛 Flip Chip 工艺能力

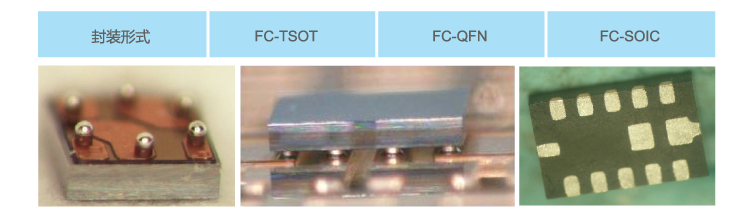

目前安盛能够提供包括铜柱凸点和锡球类型的Flip Chip on leadframe(芯片与框架互连)全系列封装技术

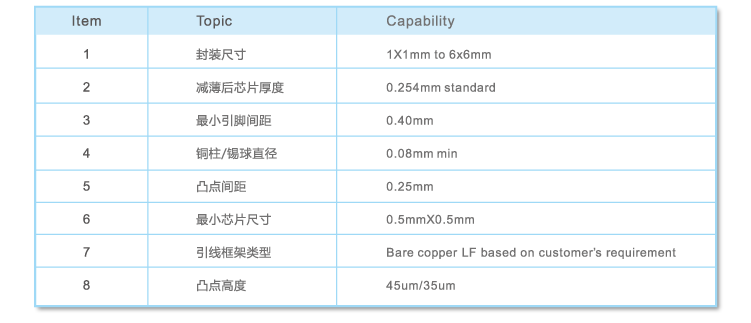

制程能力
